3D Yazıcı Modüler Manyetik Hobi Panosu Tasarımı

3D yazıcı hobi panosu ile kişisel çalışma alanınızı düzenlemek hem eğlenceli hem de işlevsel. Deneyimlerimize göre modüler tasarım, farklı parça boyutları için esneklik sağlar. Peki ya kısayollar ve küçük aletler? Hepsi manyetik modüllerde saklanabilir.

Kısa örnek: 50×50 mm modüler kareler, 225/45 R17 benzeri tekerlek gibi parça yerleşimi için ideal. (Bu önemli bir nokta.)

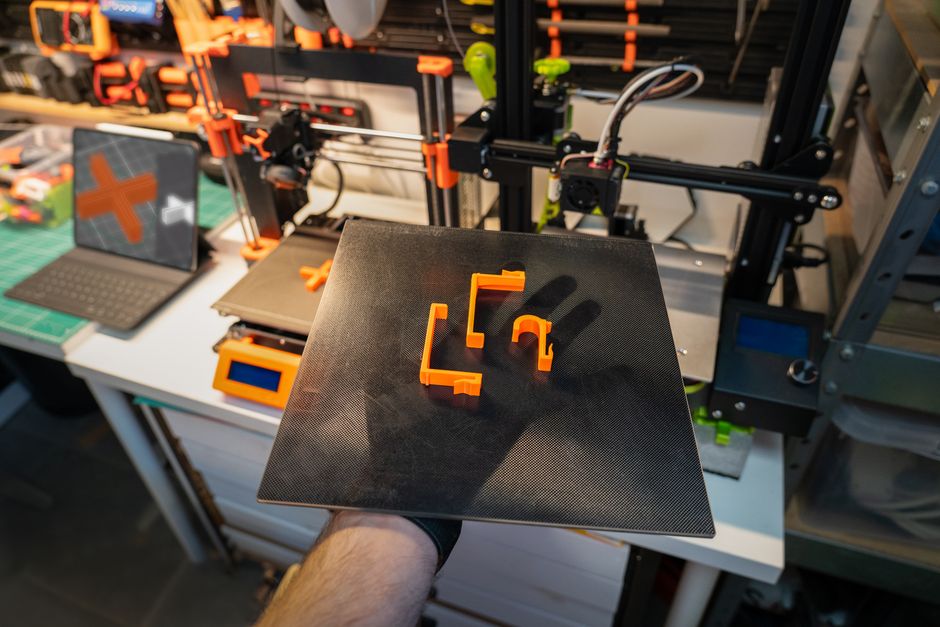

3D yazıcıyla basılmış modüler manyetik hobi panosu, parça organizeri gösteren yakın plan
3D yazıcıyla basılmış modüler manyetik hobi panosu, parça organizeri gösteren yakın plan

3D Yazıcı Manyetik Parça Organizer Baskı Ayarları

Filament, sıcaklık ve dolgu

PLA için 200-210°C, yatak 60°C; PETG için 230-250°C önerilmektedir. Katman yüksekliği 0.2 mm, duvar kalınlığı 1.2 mm (3 perim), dolgu %20-%30 iyi bir başlangıçtır.

Boyutlandırma ve tolerans

Mıknatıs yuvası için 0.2-0.3 mm boşluk bırakın; manyetik 5×2 mm N35 mıknatıs kullanıyorsanız gömme derinliğini 2.5 mm yapın. Uretici verilerine bakildiginda bu toleranslar güvenli kabul ediliyor.

3D Yazıcı Mıknatıs Gömme ve Yapıştırma Teknikleri

Mıknatısları direk basarken gömme yapabilirsiniz—ancak dikkat. Sıcak filament mıknatısı zarar verebilir. Ben genelde iki yöntem kullanıyorum:

  1. Bas sonrası gömme: Yuvası basılır, sonra mıknatıs epoksi ile yapıştırılır.
  2. Basarken entegre: Mıknatıs için kapalı bir yuva bırakıp ara katmanda durdurma (pause) kullanılır.

3D Yazıcı Montaj Rehberi: Klipsler ve Bağlantılar

Modüler panoları M3 vidalar veya snap-fit klipslerle birleştirin. Snap-fit tasarımlarda 0.1-0.2 mm boşluk bırakmak genelde yeterlidir. Uzun yolculuklarda veya fuar standlarında vida daha güvenli.

  • Manyetik plakaları hizalayın; ters kutuplara dikkat edin.
  • Montajdan önce prova yapın—iş işten geçmeden düzeltin.
  • Sürekli kullanımda mıknatıs yerinden çıkıyorsa daha güçlü N42 tercih edin.

Sıkça Sorulan Sorular: 3D Yazıcı Hobi Panosu

3D yazıcı hobi panosu mıknatıs gömme nasıl yapılır?

Bas sonrası gömme veya ara katmanda pause ile entegrasyon önerilmektedir. Epoksi, kesin yapışma sağlar ancak doğru tolerans gerektirir.

3D yazıcı hobi panosu için hangi mıknatıs boyutu uygundur?

Genelde 5×2 mm disk mıknatıslar küçük parçalar için yeterli; daha ağır parçalar için 8×3 mm düşünün.

3D yazıcı hobi panosu baskı ayarlarında dikkat edilmesi gerekenler nelerdir?

Katman yüksekliği, dolgu oranı ve gömme toleransı en kritik parametrelerdir. Uretici kataloglarina gore filament özelliklerini kontrol edin.

Sonuç ve CTA: Deneyin, ölçün, iyileştirin. 3D yazıcı hobi panosu ile atölyenizi düzenleyin; kendi modüllerinizi tasarlayıp paylaşın. Projenizi başlatmak için STL dosyanızı hazırlayın ve ilk parçayı basın—sonra bizimle paylaşın!
